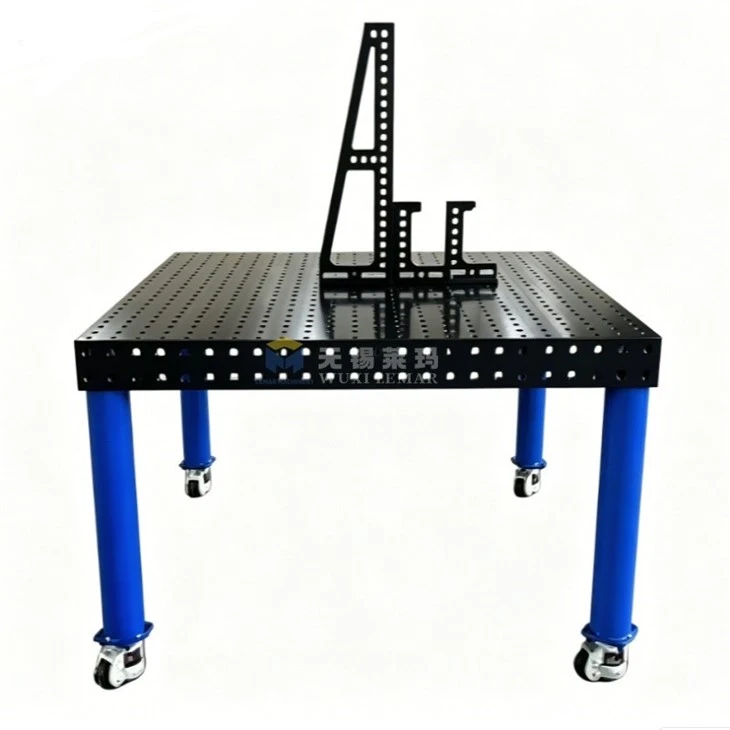

D16 Затягаща маса за заваряване на отвори
Приложение: Заваряване и сглобяване
Процес: CNC обработка
Повърхностна обработка: нормална/азотирана
Тип: 3D
Марка: Lemar
Представяне на продукта
Затягащата маса за заваряване на дупки D16 е оптималното леко модулно решение за заваряване за прецизна метална изработка. Оборудван със стандартни отвори за позициониране D16 Φ16 и компактна матрична решетка 50×50 mm, този много-странен затягащ работен плот поддържа неограничена комбинация от позициониращи блокове, захващащи-скоби и заключващи щифтове за гъвкаво фиксиране на детайла.
Възприемайки професионална повърхностна обработка на азотиране или интегрална чугунена технология, нашата маса за заваряване D16 е устойчива на пръски при заваряване, висока температура и дълготрайна абразия, като същевременно поддържа стабилна геометрична точност година след година. Бързата настройка, нулевите персонализирани форми и пълната взаимозаменяемост на аксесоарите го правят основно приспособление за тънък метален лист, тръбни рамки и задачи за заваряване на проби.
параметри на продукта
| Елемент | Технически параметри |
|---|---|
| Диаметър на локализиращия отвор | Φ16 мм стандартен вдлъбнат отвор |
| Стъпка на решетката на отворите | 50 × 50 mm прецизна матрица |
| Стандартни налични размери (Д×Ш мм) | 1000×600, 1000×800, 1200×800, 1500×1000, 2000×1000, 2400×1200 |
| Опция за дебелина на плота | 8mm / 10mm / 12mm / 16mm Q355 стомана; HT250 чугунена интегрирана отливка |
| Повърхностна обработка | Ниско{0}}температурно азотиране, нитриден слой: 0,25–0,35 mm, твърдост HV450–550, против-пръскане при заваряване и-устойчивост на ръжда |
| Толерантност към плоскост | Степен 0: По-малко или равно на 0,05 mm/㎡ (роботна станция); Степен 1: По-малко или равно на 0,10 mm/㎡ (обща работилница) |
| Толерантност на позицията на отвора | ±0,03 мм |
| Вертикалност на страничните фасади | По-малко или равно на 0,05 mm / 200 mm |
| Равномерно разпределено натоварване | 12 мм стомана: 1500 кг; 16 мм стомана: 2500 кг; Чугун HT300: 3000 кг |
| Подходящи аксесоари | D16 заключващи щифтове, позициониращи блокове, V-блокове, вертикални и хоризонтални захващащи-скоби, подложки за регулиране на височината, заземяващ проводник, уши за повдигане |
| Основно приложение | Тънък метален лист, тръбни рамки, части за е-велосипеди/мотоциклети, метални мебели, заваряване на прототипи, роботизирана работна станция за заваряване |
| Материално предимство | Q355: лек и ценово-ефективен; Чугун HT300: висока твърдост, ниска термична деформация, абсорбция на удари |
| Персонализирано обслужване | Персонализиран размер на масата, персонализирани пълни комплекти приспособления, CE документ, поддръжка на доклад от инспекция |
| Код по ХС | 7326901900 |
Основни материали и процеси
Q355 стоманена конструкция D16 маса за заваряване
1. Материал: плоча от легирана стомана с висока -якост Q355B с ниска{3}}сплав, плот с дебелина 12 mm, подсилен корпус, заварен заедно.
2. Повърхностна обработка: Азотиране
- Дълбочина на азотиращия слой 0,25–0,35 mm, повърхностна твърдост HV450–500
- Предотвратява полепването на шлака от заваряване, устойчив-на износване,-устойчив на ръжда, устойчив на висока-температура, пръските могат лесно да се изтрият.
3. Предимства: Лек, по-ниска цена, лесен за работа, предпочитан за малки и средни-преработвателни предприятия.
HT250/HT300 Чугунена маса D16 за заваряване
1. Едно-кутия-тип отливка, 550 градуса високо{4}}температурно отгряване + вибрационно стареене за двойно облекчаване на напрежението, гарантиращо липса на деформация по време на дългосрочно-заваряване.
2. Работна повърхност, закалена до HB180–220, осигуряваща отлично гасене на вибрациите, подходяща за роботизирано автоматизирано заваряване.
3. Предимства: По-висока твърдост, минимална термична деформация, експлоатационен живот над десет години, подходящ за големи заводи за ламарина и цехове за прецизна инструментална екипировка.
Отзиви от клиенти
Сертифициране и фабрична инспекция
1. CE сертификат за съответствие (задължителен за пазара на ЕС)
2. Спецификации на материала (Q355/HT250) и доклади за спектрален анализ на материала
3. Доклад за инспекция на термична обработка (азотиран слой)
4. Записи от инспекции на фабрична точност (равнинност, разстояние между отворите, перпендикулярност)
5. IPPC сертификат за фумигация за дървени щайги (за морски транспорт до Европа/САЩ)
6. Ръководство за експлоатация и поддръжка на английски език, монтажни чертежи и диаграми за монтаж на приспособления
Полета за приложение
1. Обработка на ламарина: части от тънки плочи, черупки на шкафове, прецизни метални корпуси
2. Метални мебели: стоманени рамки, скоби за маси и столове, декоративни метални конструкции
3. Нова енергия и превозни средства: рамки за електро-велосипеди, части за мотоциклети, скоби за монтиране на батерии
4. Оборудване за автоматизация: рамки за малки машини, опорни рамки за инструменти
5. Обработка на тръби и профили: сглобяване и заваряване на тънки кръгли/квадратни тръби
6. Семинар за проби и прототипи: пробно производство на малки партиди, разработване на части по поръчка
7. Роботизирана работна станция за заваряване: Чугунена маса от клас 0 за автоматични производствени линии
8. Училища за професионално обучение: обучение по заваряване и платформа за преподаване на приспособления
9. Производство на хардуер: сглобяване и корекция на малка част за щамповане
10. Лекотехнически аксесоари: малки механични скоби, тръбопроводни фланци
ЧЗВ
Какво представлява затягащата маса за заваряване на отвори D16 и как се различава от заваръчната маса D28?
Заваръчната маса D16 приема отвори за локализиране Φ16 с плътна решетка 50 × 50 мм, предназначена за леки и средни-прецизни заварки на тънък метален лист и малки рамки. Масата D28 използва 28 mm отвори с разстояние 100 × 100 mm за тежки дебели стоманени конструкции. D16 разполага с повече точки за позициониране, по-леко тегло, по-ниска цена и по-лесна настройка на приспособление от един-човек, идеално за производство на прототипи и малки-серии.
Какви опорни рамки мога да комбинирам с работната маса D16?
Три вида стойки за избор: фиксирана обикновена стоманена стойка, хидравлична регулируема по височина стойка, подвижна стойка със заключващи се колела. Стойките за колелца се препоръчват само за пренасяне на леки детайли, а не за продължително-натоварване-заваряване.
Какво е вашето MOQ и време за доставка?
1 брой MOQ за стандартни размери на склад, доставка в рамките на 7–10 работни дни. Груповите поръчки на персонализирани размери или цялостно приспособление отнемат 15–25 работни дни. Ние поддържаме условия за морски и въздушен транспорт и DDP условия за доставка от врата-до-врата.
Кои индустрии и детайли пасват най-добре на затягащи маси за заваряване D16?
Идеален за тънки ламаринени части, тръбни рамки, компоненти за електро-велосипеди и мотоциклети, метални мебели, скоби за оборудване, проби на прототипи и прецизно производство на малки партиди. Не се препоръчва за супер-тежки стоманени инженерни конструкции (вместо това изберете серия D28).
Свържете се с нас
Готови ли сте да надстроите работната си станция за заваряване с нашата издръжлива затягаща маса за заваряване на отвори D16?
Поддържаме OEM персонализиране, пълни комплекти съвпадащи скоби и глобални услуги за доставка.
Пуснете вашето запитване с вашите изисквания за размер и натоварване и ние ще ви отговорим в рамките на 24 часа с конкурентни фабрични цени и технически параметри. Не се колебайте да ни изпратите съобщение за вашата оферта за затягаща маса за заваряване на отвори D16 днес!
